Z-스태킹

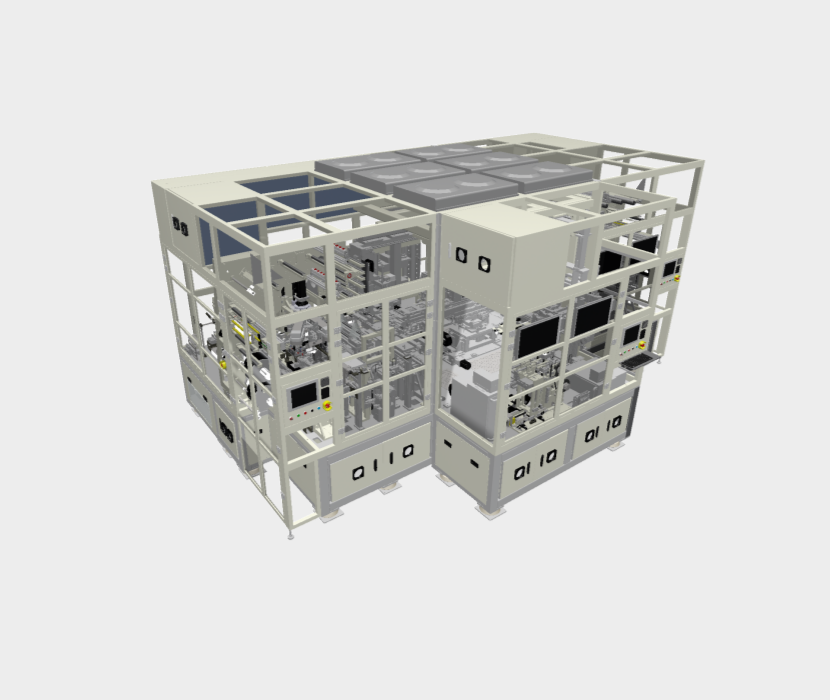

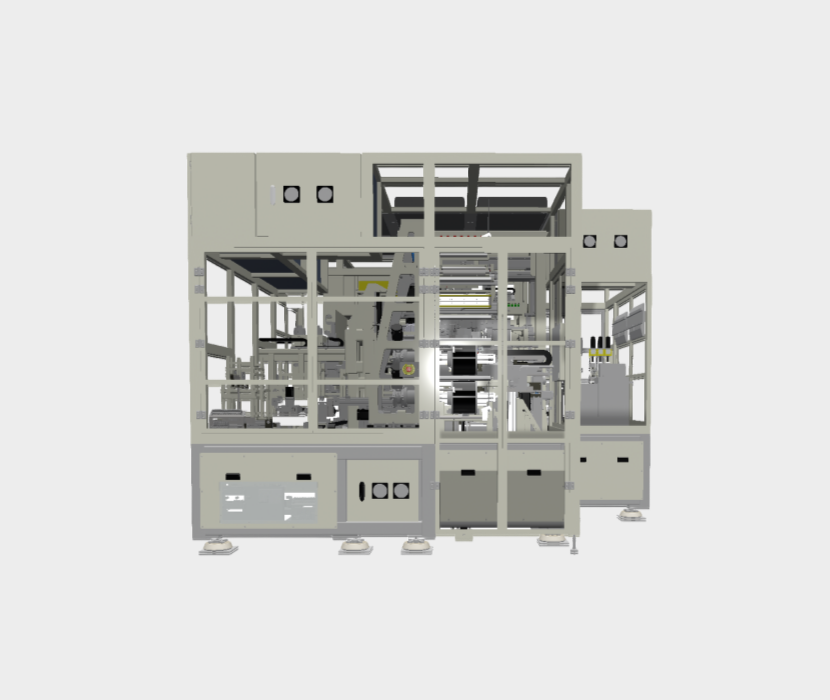

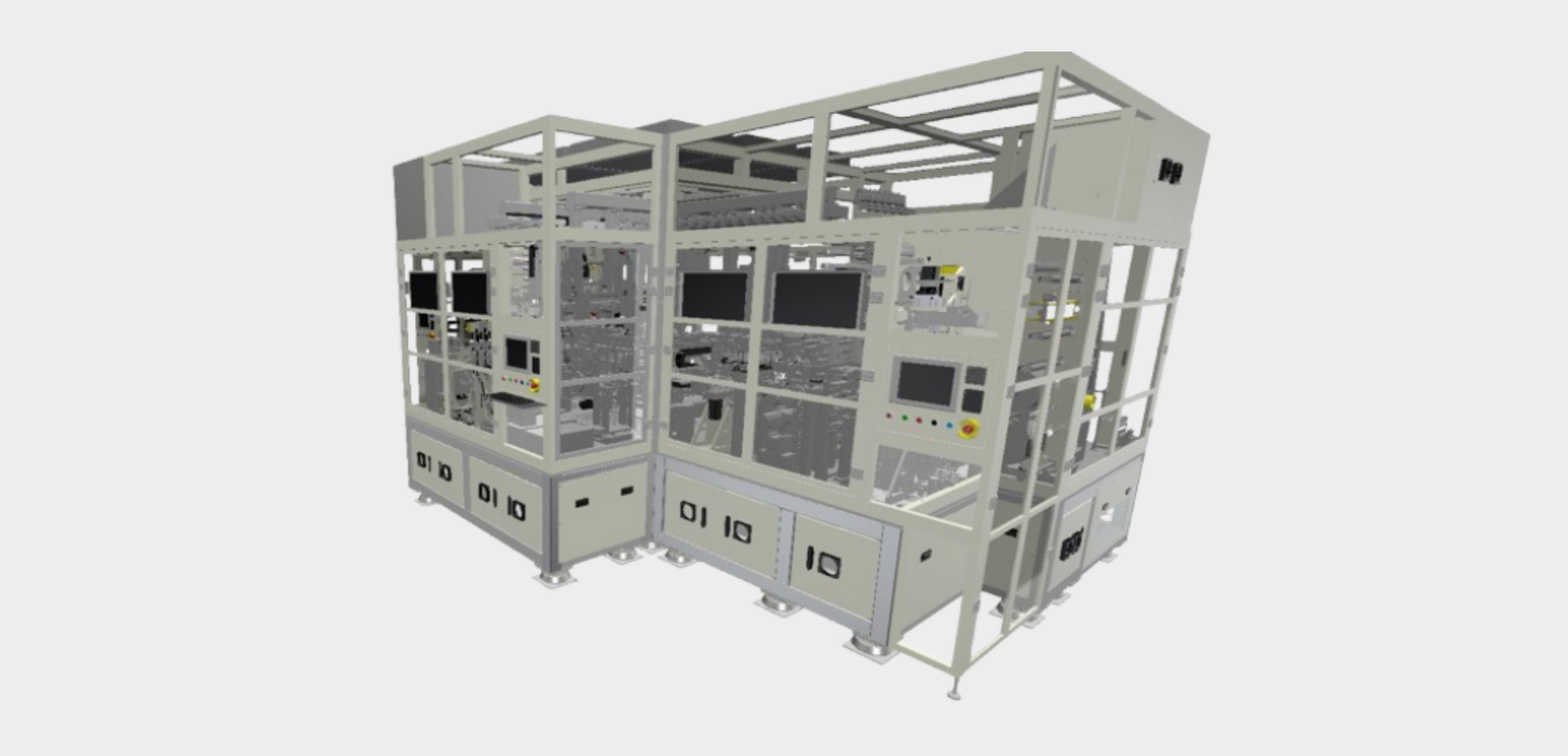

Z-Stacking Machine
Z-스태킹 장비는 2 헤드 스태킹 방식과 고정밀 비전 시스템의 결합을 통해 생산성과 공간 활용 효율을 극대화한 고성능 장비입니다 듀얼 헤드 구조는 동시 작업을 가능케 하여 사이클 타임을 획기적으로 단축 시키고 컴팩트한 설계로 공장 내 설치 면적을 최소화합니다 또한 고정밀 비전 시스템을 통해 극판의 위치를 실시간으로 정밀 제어함으로써 높은 정렬 정밀도와 일관된 품질을 확보할 수 있습니다
사양
| 구분 | 사양 |
|---|---|
| 생산 속도 |
0.65s / 1매(2Head 기준)
|
| 기재 치수 |
폭 : Max. 160mm / 길이 : Max. 320mm(무지부 포함)
|
| 기재 두께 |
90㎛ ~ 140㎛
|
| 접층 방식 |
Stack Table 고정 상태에서 Sepa가 좌 · 우로 이동하면 음·양극 전극 Stack 진행
|
| P&P 반복성(X/Y축) |
±0.3㎎/cm²
|
| 얼라인 테이블 오차 |
±0.02mm 이내
|
| Stack 정밀도 X/Y축 |
Target ±0.3mm
|
| 프레스 하중(kgf) |
20 ~ 30ton
|
| 필요 면적 |
6.2m(L) * 3.9m(W) * 3m(H)
|
